X射线诊断，使用的X射线管电压范围一般在40~150 kV内，其中80~120 kV最为常用^[1-2]。我国每年约有8亿人次的放射诊疗需求^[3]，但暴露于电离辐射中会带来一定的健康风险，国际放射防护委员会(ICRP)强调了医疗程序的正当性和防护的最优化^[4]。传统医用诊断X射线防护服常用铅(Pb)元素作为屏蔽功能粒子^[5]，橡胶作为防护材料基体。但Pb对50~90 keV能区的光子存在“弱吸收区”^[6]。同时传统的“橡胶+铅”X射线防护服存在柔性低、服用性能差和对生物体及环境有害等问题，因此需要寻找铅的替代元素。X射线与物质相互作用时，主要通过光电效应、康普顿散射和电子对效应损失其自身能量，其反应截面(相互作用概率)与作用物质的原子序数、密度密切相关^[7]。因此，参考元素周期表选择与82号铅(Pb)原子序数相近的83号铋(Bi)元素及与Pb同一主族50号锡(Sn)元素；同时考虑实际应用中经济性及实用性选择56号钡(Ba)及高密度74号钨(W)元素展开研究。本研究采用一种热塑性弹性体苯乙烯-乙烯/丁二烯-苯乙烯嵌段共聚物(styrene ethylene butylene styrene, SEBS)作为复合材料基体与上述金属粉末熔融共混制备复合防护材料。研究内容具体包括：首先利用蒙特卡罗方法对复合材料的X射线屏蔽性能进行模拟预测，再通过实验测试复合材料的X射线屏蔽性能，最终甄选出适合替代Pb作为X射线防护功能材料的元素，从而进一步优化X射线防护材料的屏蔽防护性能。

材料与方法

1.模拟程序：蒙特卡罗方法是一种随机模拟方法，是以概率和统计理论方法为基础的一种计算方法，使用随机数来解决计算问题^[8]。蒙特卡罗核粒子输运程序(MCNP)^[9]是美国洛斯阿拉莫斯国家实验室(Los Alamos National Laboratory)基于蒙特卡罗方法研发的用于研究中子、光子、电子或者耦合中子/光子/电子输运问题的通用软件。因此，利用MCNP建立医用X射线光管简化模型，研究复合材料对X射线屏蔽能力。

2.模型建立：模型建立参考国家医药行业标准《医用诊断X射线辐射防护器具第1部分：材料衰减性能的测定》(YY/T 0292.1-2020/IEC 61331-1∶2014)^[10]的规定：宽束限束布局应满足a≥3d和d≥10b；电离室外壁与被测材料下表面之间距离应 < 10 mm。式中，a为宽射线束焦点到被测材料上表面距离，mm；b为被测材料下表面至辐射探测器基准点距离，mm；d为辐射限束孔直径，其中，a=450 mm，b=8 mm，d=100 mm。同时参考国家职业卫生标准《放射诊断放射防护要求》(GBZ 130-2020)^[11]中的规定：除牙科摄影和乳腺摄影用X射线设备外，X射线有用线束中的所有物质形成的等效总滤过，应不小于2.5 mm Al，因此在限束1后放置2.7 mm Al过滤片(图 1)。

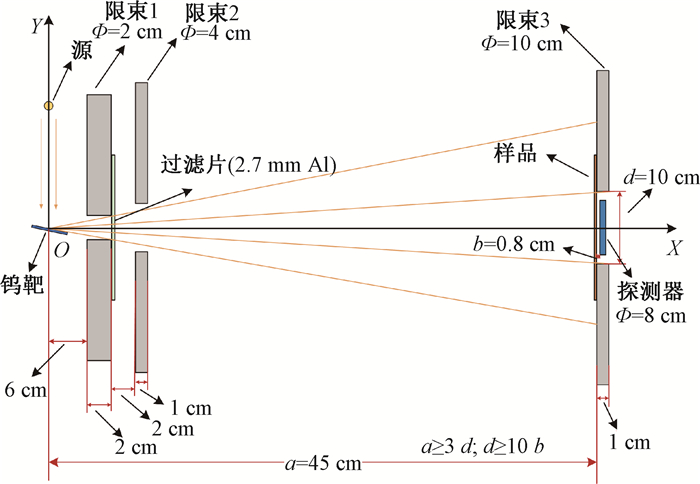

利用MCNP建立模型，包括：电子源、钨靶、Al过滤片、限束器等，周围环境保持真空，模型及相关几何参数如图 1。其中靶材为钨靶，靶角12°，同时附加2.7 mm Al过滤片放置于限束1后，探测器距离被测样品8 mm，探测半径45 mm。

3.化学试剂：采用美国Kraton公司生产的苯乙烯-乙烯/丁二烯-苯乙烯嵌段共聚物(SEBS)作为高分子柔性基体；采用济南鲁盈化工有限公司生产的白油(C₁₅H₁₁ClO₇)，纯度99.9%；国药控股化学试剂有限责任公司生产的微米二氧化硅(SiO₂)，纯度99.9%，粒度10 μm，共同作为柔性体的硬度调节剂。功能粒子采用成都科龙公司生产的硫酸钡(BaSO₄)粉末，纯度>99%；南宫市鑫盾合金焊材喷涂有限公司生产的Pb、W、Bi、Sn颗粒，纯度均>99%，粒径分别为3~5 μm、3~5 μm、25 μm、25 μm。

4.成型工艺：将SEBS基体与Pb、W、Bi、BaSO₄及Sn等功能粒子熔融共混，制备柔性X射线防护材料。复合材料掺杂比例及材料密度如表 1，其中BaSO₄中的Ba按照同等重量的Pb、W、Bi、Sn方式称取。具体工艺如下：首先将经烘干处理的SEBS与硬度调节剂白油与微米二氧化硅(SiO₂)机械共混；将共混后的原料转移至密炼机中分别与Pb、W、Bi、BaSO₄、Sn粉末在180℃温度下熔融共混制备复合材料；最后，将复合材料转移至12 cm×12 cm×0.2 cm的金属模具中，在170℃、10 MPa压力下热压3 min，冷却后脱模，最终制备出分别掺Pb、W、Bi、BaSO₄、Sn的SEBS复合材料，材料具有良好的柔韧性，可弯曲折叠，因此在实际应用中可保证穿戴者的体感舒适性。

5.X射线屏蔽检测：测试表 1所示的1~8号样品，共计8个；X光机为德国YXLON公司生产，型号YXLON MG325，电流设置10.0 mA，电压80~120 kV_p调节；X射线探测器为德国PTW生产的33 cm³球形电离室计量仪，型号PTW-UNIDOS^webline，测量范围(1.0×10^-5~1.0)Gy·h^-1，测量结果的相对扩展不确定度U_rel为4%。

6.数据处理

(1) 屏蔽率(η，%)：表征材料对射线防护能力的物理量，计算公式如下^[12]：

$ \eta=\left(1-\frac{I}{I_0}\right) \times 100 \% $

(1)

式中，I₀为无屏蔽材料时单位面积的粒子通量，cm^-2；I为有屏蔽材料时单位面积的粒子通量，cm^-2。

(2) 相对误差：利用相对误差对比分析复合材料的模拟和实验屏蔽率，计算公式如下：

$ \varepsilon=\left|\frac{\eta-\eta_0}{\eta_0}\right| \times 100 \% $

(2)

式中，I₀为相对误差的绝对值，%；η为MCNP模拟屏蔽率，%；η₀为实验屏蔽率，%。

(3) 线性衰减系数(μ)：表示单位厚度的屏蔽材料对射线的吸收程度，cm^-1。计算公式如下^[12]：

$ \mu=\left(\ln I_0-\ln I\right) / d $

(3)

(4) 质量衰减系数(μ_m)：表示单位质量的屏蔽材料对射线的吸收程度，cm²/g。计算公式如下^[12]：

$ \mu_{\mathrm{m}}=\mu / \rho $

(4)

(5) 半值层(HVL)：表示使射线的强度减少到初始辐射值一半时所需要的屏蔽材料厚度，cm。计算公式如下^[12]：

$ \mathrm{HVL}=\ln 2 / \mu $

(5)

结果

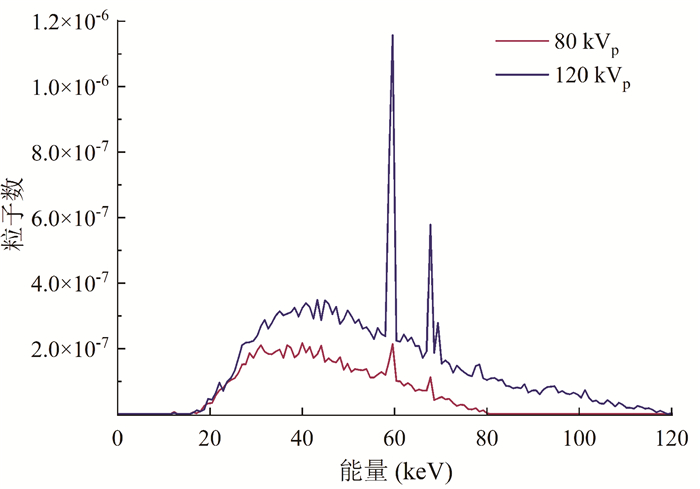

1.医用诊断X射线能谱模拟：通过MCNP模拟80、120 kV_p管电压下经过2.7 mm Al过滤片后的X射线能谱。从图 2中可以观察到80、120 kV_p能谱的谱型基本一致。X射线能谱分为韧致辐射与特征辐射两个部分，其中光子能量在0~55 keV之间为韧致辐射，光子能量55~120 keV之间包含特征辐射，特征峰位置分别为59.59、67.75 keV。根据模拟结果计算出光子平均能量，计算公式如下^[13]：

$ \bar{E}=\frac{\int_{]\kern-0.15em]0}^{E_{max }} {\mathit{\Phi}}_E E d E}{\int_0^{E_{max }} {\mathit{\Phi}}_E d E} $

(6)

式中，Φ_E为Φ(E)对能量的微商；Φ(E)为能量在0到E之间的光子总注量。计算出的MCNP模拟的80、120 kV_p管电压下X射线平均能量分别为43.57、55.54 keV。能谱及平均能量计算结果与其他研究结果可以比拟^[14]。

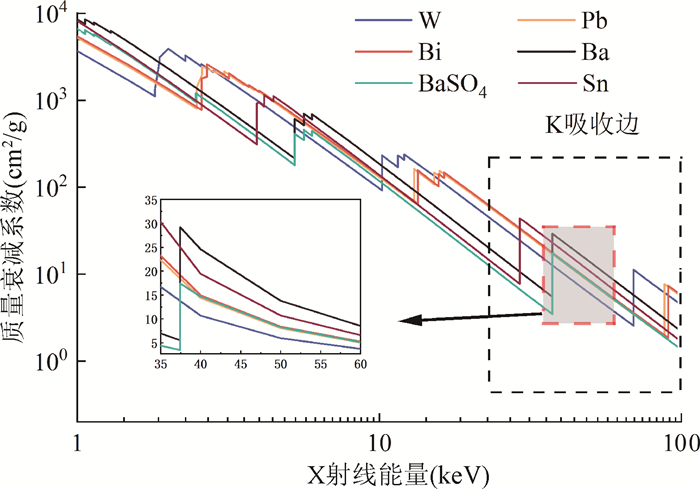

质量衰减系数(μ_m)指每克物质对射线衰减的程度，单位为cm²/g。图 3为根据美国国家标准与技术研究院(NIST)开发的XCOM^[15]程序计算出的Pb、W、Bi、Ba、BaSO₄、Sn在0~150 keV能量范围的质量衰减系数。其中，Sn的K吸收边在29.20 keV；Ba与BaSO₄的K吸收边在37.44 keV；W的在69.53 keV；Pb与Bi的分别在88.00、90.53 keV。

2.屏蔽性能对比分析：如表 2和表 3所示，首先对比了模拟与实验屏蔽率，计算了二者间的相对误差；然后，基于实测屏蔽率，根据公式(3)~(5)计算材料的线性衰减系数、质量衰减系数及半值层。其中, 4′号样品中元素掺杂质量比为50% SEBS+50% Ba; 4号为50%SEBS + 50% BaSO₄, 其余样品掺杂比例如表 1所示。在80 kV_p下Pb、Bi、Sn的屏蔽率较高, 可以达到75%以上; 在120 kV_p下W、Pb、Bi的屏蔽率较高, 可达到60%以上; Ba和BaSO₄在两种管电压下的屏蔽率均低于其他元素; 虽然Sn的模拟屏蔽性能较好, 但实测屏蔽数据却较低。如表 3所示, 不同比例掺W+Bi的SEBS复合材料的屏蔽率变化不大, 其中50% Bi的屏蔽率略高。

讨论

本研究参考相关研究中建立的模型^[9]，在MCNP中建立医用X射线管简化模型，对复合材料的X射线屏蔽率进行模拟，并通过实验制备，对比模拟与实验测量的复合材料X射线屏蔽率，甄选出屏蔽性能最佳的材料组合。

首先，利用XCOM程序计算Pb、W、Bi、Ba、Sn的质量衰减系数，根据质量衰减系数计算结果，Bi与Pb质量衰减系数曲线相近，Bi和Pb在50~88 keV能量区间内存在“弱吸收区”而该能量区间W为“强吸收区”，可弥补Pb和Bi的不足；Ba与BaSO₄质量吸收系数曲线趋势相近，由于BaSO₄中含有S、O元素，因此质量吸收系数曲线低于Ba，但K吸收边处于同一位置，由此可推断BaSO₄中主要由Ba对X射线进行屏蔽；Sn的K吸收边在29.20 keV，而Ba的K吸收边为37.44 keV，其附近是Sn的“强吸收区”，因此Sn可以弥补Ba的不足。其次，通过对比分析模拟和实验结果，W、Pb、Bi实验与模拟值相对误差较小，但Ba、BaSO₄、Sn的误差较大，可能是由于以下因素导致：①由于MCNP模拟能谱与实际应用中的X射线管产生的射线能谱存在一定的偏差，又因为Ba、Sn的K吸收边与MCNP模拟能谱的平均能量相近，从而导致模拟数据大于实验数据。②当BaSO₄中的Ba按照同等重量的纯Pb、W、Bi、Sn称取时，复合材料中的BaSO₄含量会高于纯W、Pb、Bi、Sn，导致实际的掺杂量更大。③由于Sn质地柔软、熔点低(231.89℃)，在混炼时可能出现颗粒团聚而导致漏光，而在模拟中Sn元素的分布绝对均匀，与实验制备存在一定差异，因此，在实际应用中暂不考虑使用Sn与Ba作为功能粒子。综上分析，最终确定选择W、Bi作为功能粒子。最后，以不同比例的W、Bi作为掺杂功能粒子，进一步优化X射线防护材料。在实验结果中可以观察到80 kV_p管电压下，50% Bi屏蔽率较高，这是由于部分光子处于W元素的弱吸收区附近(50~70 keV)，因此Bi的屏蔽率高于W；当管电压增加到120 kV_p，光子平均能量增加，处于W元素弱吸收区附近的光子相对减少，而处于Bi弱吸收区附近(70~90 keV)的光子数增加，导致50% Bi屏蔽率优势下降。因此，综合考虑实际医用X射线管电压的调节范围和W、Bi元素对光子弱吸收区的互补效应，建议在实际应用中采用25% Bi+25%W更合适。

综上所述，甄选出的样品为掺杂25% Bi + 25% W的SEBS复合材料，在80 kV_p下实验屏蔽率可达到77.8%，线性衰减系数为7.525 4 cm^-1，质量衰减系数为4.813 2 cm²/g，半值层为0.092 1 cm；在120 kV_p下实验屏蔽率可到达66.3%，线性衰减系数为5.438 4 cm^-1，质量衰减系数为3.478 3 cm²/g，半值层为0.127 5 cm。通过对比模拟与实验结果，表明数值模拟对实验材料性能评估具有一定的指导意义，利用数值模拟可减少实验费用、缩短研究周期，同时可以提高研发效率。
