随着儿童CT检查在临床中的广泛应用,其所接受的辐射剂量也受到了广泛关注。由于儿童各部位对X射线辐射的敏感程度明显高于成人[1],且在接受相同辐射剂量的情况下,儿童发生肿瘤的概率比成人更高[2],因此有效的优化扫描方案,并合理地监测及降低儿童在CT检查中的辐射剂量非常必要。
基于患者有效直径的体型特异性辐射剂量估计(size-specific dose estimate,SSDE)[3]的基础上发展起来的,基于水等效直径(water equivalent diameter,WED)的体型特异性剂量估计(SSDEWED)被认为是一种更加有效的辐射剂量评价方法[4]。但其在应用的过程中需要对CT图像进行一定的勾画,并联合CTDIvol来计算SSDEWED。这种勾画有两种方法,一种是包含床板的圆形区域勾画,一种是不包含床板的紧贴患者体表的区域勾画。虽然已有相关研究来探讨床板对成人CT检查患者的SSDEWED的影响[5],但是并没有研究报道其在儿童中的应用。因此,本研究拟通过探讨床板对儿童CT检查患者SSDEWED的影响,来进一步加深SSDEWED在儿童CT辐射剂量估计中的应用。
资料与方法1.病例资料:回顾性收集华中科技大学同济医学院附属湖北省肿瘤医院2013年5至2018年11月行头部、胸部及腹盆腔CT平扫的患儿共计44例,其中头部15例、胸部13例、腹盆腔16例;男22例,女22例;年龄1~12岁,平均年龄5.6岁;且所有患儿均符合诊断要求。
2.扫描方案:采用德国西门子SOMATOM Definition AS+ 64排128层CT设备进行成像,扫描头部患儿取仰卧位,头部用头托及绑带固定,扫描范围为颅顶至颅底;胸部和腹盆腔扫描者双手上举至头顶,仰卧位,扫描范围分别为从肺尖到肺底和膈顶到髂嵴或耻骨联合,所有序列均采用儿童专用的扫描序列,其中管电压为100~120 kV,且均采用CARE Dose 4D技术,参考mAs分别为175、30及60 mAs,重建层厚为5 mm,层间隔5 mm,头部、胸部及腹盆腔的重建视野(FOV)分别为250 mm× 250 mm,300 mm×300 mm,300 mm×300 mm。

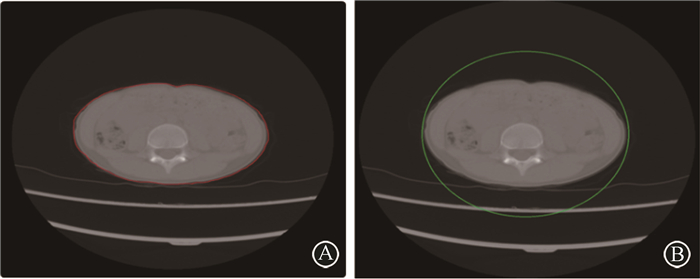

3.数据采集与测量:将所有患儿的CT图像通过影像归档和通信系统(PACS)中反传至德国西门子公司Syngo CT 2012b工作站中进行后处理。首先记录每位患儿的容积CT剂量指数(CTDIvol),然后分别找出每例头部扫描患儿眼球的最大层面及胸部、腹盆腔患儿整个扫描序列的中间层面图像[5];再分别用两种不同的方式画感兴趣区(ROI),一种是患儿图像体表最小范围不包括检查床板,另一种是以图像的最大横径为直径来画圆形ROI,包含部分检查床板(图 1);最后分别记录两者测得的平均CT值(CTROI,HU)及面积(AROI,cm2),并参考美国医学物理学会(AAPM)第220号报告[4]计算WED和基于水等效直径的体型特异性辐射剂量估计SSDEWED, 具体公式为:
$ \mathrm{WED}=2 \sqrt{\left[\frac{1}{1000} \mathrm{CT}_{\mathrm{ROI}}+1\right] \frac{A_{\mathrm{ROI}}}{\pi}} $ | (1) |
$ f=a \times \mathrm{e}^{-b x} \times \mathrm{e} $ | (2) |
$ \operatorname{SSDE}_{\mathrm{WED}}=\mathrm{CTDI}_{\mathrm{vol}} \times f $ | (3) |
通过公式(1)计算出患儿的WED值;将该值代入公式(2)计算转换系数f,公式(2)参考16 cm体模,其中,a=1.875,b=0.039,e为常数[4];x为WED,cm;再将计算的转换系数f代入公式(3),即可计算患儿的体型SSDEWED。
4.统计学处理:采用GraphPad Prism软件中的Bland-Altman软件进行分析,以不带床板的水等效直径WEDNT及体型特异性辐射剂量估计SSDEWED-NT作为参考,评估带床板的水等效直径WED\|T及体型特异性辐射剂量估计SSDEWED-T与不带床板的差异。其中,百分偏差(%)=两者的差值/两者的平均值×100%,将[平均百分偏差(mean percent difference)±1.96倍的标准偏差(SD)]定义为95%的一致性界限(limit of agreement,LOA)。

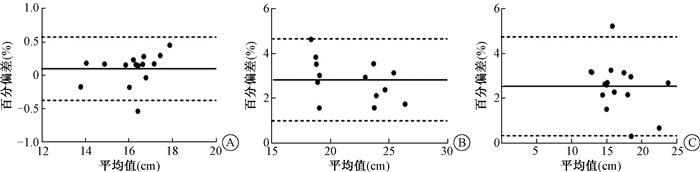

结果1.检查床板对患儿水等效直径WED的影响:如图 2及表 1所示,不同ROI勾画方法对患儿的水等效直径WED存在一定的影响,结果显示头部的平均百分偏差非常小,仅为0.10%,LOA为-0.38%~0.57%,其中有1例患儿处于LOA外,其百分偏差为-0.58%;而胸部的平均百分偏差相对最大为2.82%(LOA,1.00%~4.65%),其最大百分偏差为4.62%;腹盆腔的的平均百分偏差居中,为2.54%(LOA,0.34%~4.73%),1例患儿处于LOA外,其百分偏差为5.21%。

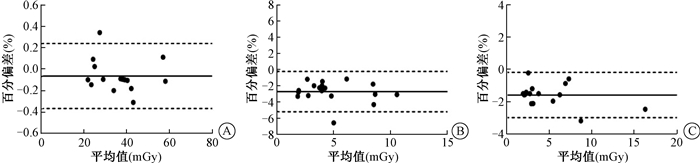

2.检查床板对患儿体型特异性辐射剂量估计SSDEWED的影响:如图 3及表 1所示,不同测量方法对患儿的SSDEWED也有一定的影响。其在头部的平均百分偏差最小,仅为-0.06%(LOA, -0.39%~0.24%),尽管出现1例患儿出现在LOA外,但其百分偏差也仅为0.34%;而胸部存在最大的平均偏差,为-2.70%(LOA, -5.19%~-0.22%),1例患儿处于LOA外,其百分偏差为-6.53%;腹盆腔平均百分偏差居中,为-1.59%(LOA, -2.98%~0.19%),1例患儿处于LOA外,其百分偏差为-3.19%。其中,图 3 A及3C与对应的图 2 A及2C中LOA外所示的点为同一患儿。
讨论
基于水等效直径的体型特异性辐射剂量估计SSDEWED在近几年成为大家争相研究的热点[6-7],也得到广泛的认可与应用,主要在于其相比CTDIvol而言,更多地考虑到患者体型的差异,能更准确、真实地反映CT检查过程中患者受到的辐射剂量[8-10];但儿童体型差异较大,且对辐射剂量更加敏感,因此,精确SSDEWED对于儿童患者的辐射剂量评估显得尤为重要[11]。本研究通过探讨计算过程中CT加入床板因素对SSDEWED的影响,来优化其在儿童中的应用。研究结果表明,儿童患者在计算时包含部分床板会导致WED值被高估,在头部、胸部及腹盆腔分别为0.10%、2.82%及2.54%;而SSDEWED值会被低估,分别是头部0.06%、胸部2.70%及腹盆腔1.59%。由此可见,包含检查床板对头部的SSDEWED值影响最小,而对胸部影响最大,腹盆腔次之。
本研究结果显示,头部检查中两种测量方法得到的WED和SSDEWED平均百分差异最小且接近于0,分析可能是由于使用以头部CT图像长轴为中心测量时,仅有少量的低密度的床垫纳入,并未包含高密度的床板,因此对头部SSDEWED的影响非常有限。由此看来,可以忽略检查床对头部测量的影响;然而在胸部和腹盆腔测量中,包含床板对SSDEWED的影响也仅为2.70%(胸部)及1.59%(腹盆腔),且相比于Anam等[5]主要针对成人的研究结果(头部1.54%,胸部6.16%,腹部3.24%,盆腔3.93%)都要低一些,分析原因可能是由于儿童患者的体型较小,圆形勾画区域所包含的床板要显著少于成人患者。但是对于儿童这个特殊群体,随着辐射剂量的增加,可能会导致肿瘤的发生概率成倍增加,因此,小的差异也不能被忽视。同时,胸部及腹盆部中床板对SSDEWED的影响相比头部更大,主要是由于胸部及腹盆部中圆形勾画区域中包含了更多的床板,导致其在SSDEWED中的偏差大;而胸部出现最大偏差,可能是由于胸部为一个含气空腔,相比于腹盆部内多为实质器官,少量的纳入检查床可能会导致胸部CTROI的明显变化,进而导致SSDEWED的显著改变,因此床板对于胸部的SSDEWED影响较腹盆部要大。
同时,在胸部SSDEWED比较中,出现1例患儿数据百分偏差相对较大,为-6.56%,超出LOA(-5.19%~-0.22%)的范围,分析可能是由于摆位不够标准,左右径明显增大测量时纳入更多的床板,导致CTROI和WED改变,进而导致SSDEWED的显著差异;而腹盆腔中另一患儿WED和SSDEWED值百分偏差分别在5.2%和-3.19%,都不在LOA的范围以内,通过分析考证,发现该患儿体型非常偏小,且左右径较大,前后径非常小,因而会较正常体型儿童纳入更多的床板,导致CTROI偏大,进而导致SSDEWED的显著的差异。尽管头部仍可见1例位于LOA外的患儿,但是SSDEWED的百分偏差非常小仅为0.34%,因此可以忽略不计。
然而本研究也存在一些不足,首先是由于儿童CT检查患者偏少, 因此不足以进行一定的统计学分析,只是初步通过Bland-Altman分析来明确床板对SSDEWED的影响;其次,没有如Anam等[5]的研究来建立SSDEWED-T与SSDEWED-NT之间的转换关系来优化处理流程,后期均希望增加样本量来进一步研究;且由于本研究中该年龄段患儿体型差别较大,利用中间层面来代表整体可能并不精确,也希望能够增加样本后细分年龄段来进行进一步分析;再者,手动勾画患儿的体表面积非常费时,不利于实际工作,自动边缘检测软件的开发将会很好的解决该问题[12-13]。
总之,CT检查床板对儿童患者的SSDEWED存在一定的影响,尽管最大的平均偏差仅为2.70%,但是由于儿童身体各部位对辐射的敏感程度明显高于成人,因此在实际应用SSDEWED来进行儿童CT辐射剂量的评估过程中,需要将其纳入考量。
